เหตุใดส่วนประกอบเซรามิกของเซมิคอนดักเตอร์จึงต้องมีการทำความสะอาดหลังการตัดเฉือนด้วยต้นทุนสูง

2026-06-12

แม้ว่าส่วนประกอบเซรามิกที่มีความแม่นยำของเซมิคอนดักเตอร์ (เช่น อลูมิเนียมออกไซด์ (Al₂O₃), ซิลิคอนไนไตรด์ (Si₃N₄) และซิลิคอนคาร์ไบด์ (SiC)) จะได้ผิวสำเร็จเหมือนกระจกหลังการตัดเฉือนอย่างแม่นยำ แต่ส่วนประกอบเหล่านี้ก็ไม่สามารถนำมาใช้โดยตรงในอุปกรณ์การผลิตแผ่นเวเฟอร์หลักได้ (เช่น Etchers, ระบบ CVD)

แต่จะต้องผ่านกระบวนการทำให้บริสุทธิ์ที่สะอาดเป็นพิเศษที่ซับซ้อนอย่างไม่น่าเชื่อและมีค่าใช้จ่ายสูง ข้อกำหนดนี้ไม่เพียงได้รับแรงผลักดันจากนโยบาย "การทนต่อการปนเปื้อนของแผ่นเวเฟอร์" ของอุตสาหกรรมเซมิคอนดักเตอร์เท่านั้น แต่ยังรวมถึงคุณลักษณะทางโครงสร้างจุลภาคที่เป็นเอกลักษณ์ กล่าวคือ ลักษณะที่เปราะและความพรุนโดยธรรมชาติของเซรามิกขั้นสูง บทความนี้จะเจาะลึกถึงสาเหตุหลักและอุปสรรคทางเทคนิคเบื้องหลังการทำความสะอาดเซรามิกเซมิคอนดักเตอร์ที่มีต้นทุนสูง

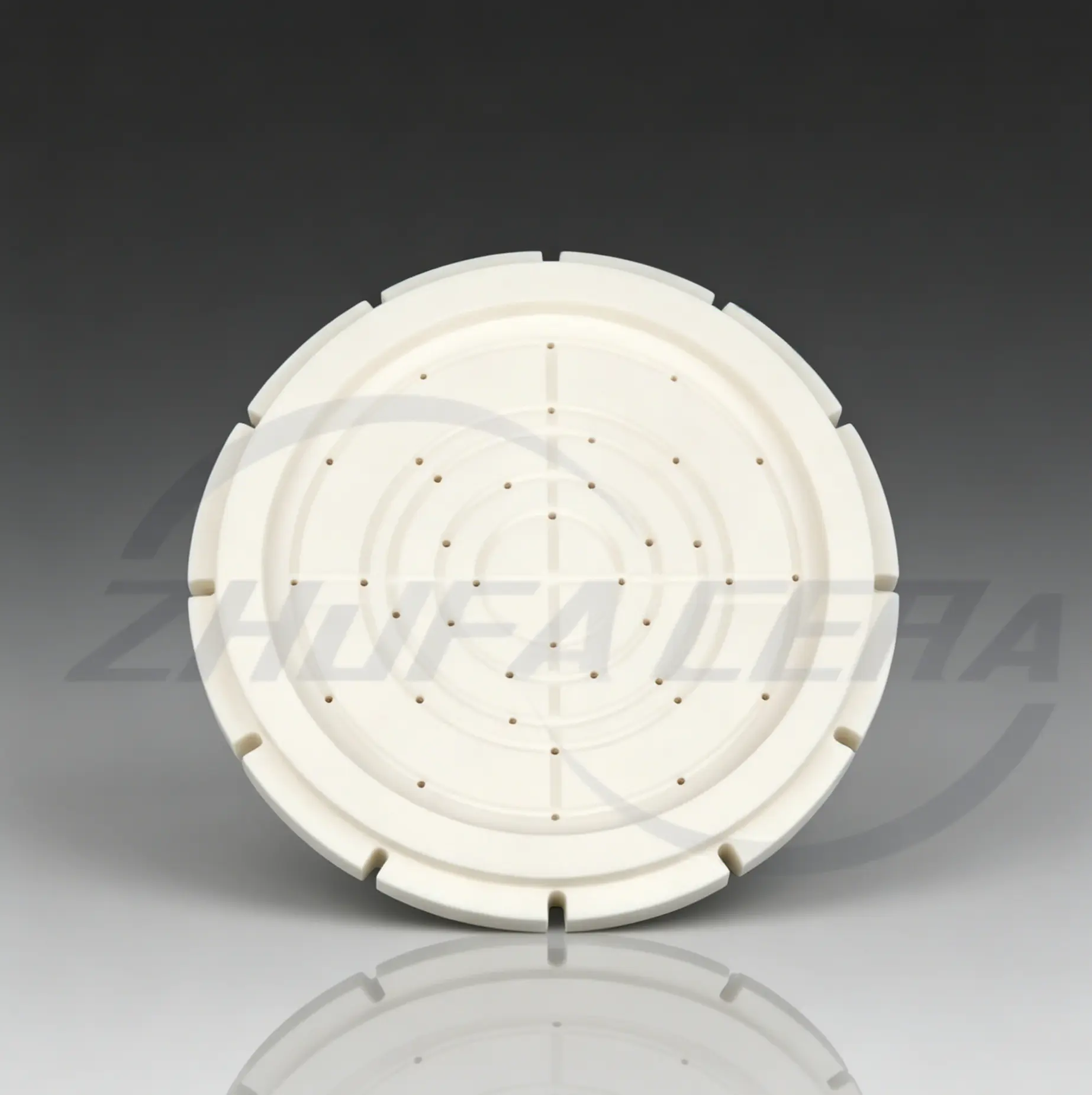

ตัวแทนส่วนประกอบเซรามิกเซมิคอนดักเตอร์

ภัยคุกคามจาก "สารตกค้างด้วยกล้องจุลทรรศน์"

ในการผลิตเวเฟอร์โหนดขั้นสูง (เช่น 3 นาโนเมตร, 5 นาโนเมตร) แม้แต่การปนเปื้อนทางกายภาพหรือทางเคมีที่ต่ำกว่านาโนเมตรก็อาจนำไปสู่การสูญเสียผลผลิตที่ร้ายแรงได้ กระบวนการตัดเฉือนมาตรฐาน เช่น การกลึง การกัด การเจียร และการขัดเงา จะทิ้งสิ่งปนเปื้อนที่สำคัญสามประเภทไว้บนพื้นผิวเซรามิก:

ไอออนของโลหะทรานซิชัน (อันตรายถึงชีวิตมากที่สุด): การสึกหรอจากเครื่องมือตัดคาร์ไบด์และการสัมผัสกับฟิกซ์เจอร์ทำให้เกิดไอออนของโลหะ เช่น ทองแดง (Cu) เหล็ก (Fe) โครเมียม (Cr) และนิกเกิล (Ni) หากไอออนเหล่านี้ระเหยภายในห้องสุญญากาศและกระจายเข้าสู่ซับสเตรตซิลิกอน ไอออนเหล่านี้จะลดประสิทธิภาพทางไฟฟ้าของอุปกรณ์เซมิคอนดักเตอร์ ทำให้เกิดกระแสรั่วไหลอย่างรุนแรงหรือการพังทลายของอิเล็กทริก
สารเคมีตกค้างปานกลางและอินทรีย์: ของเหลวสำหรับการตัดเฉือน น้ำยาขัดเงา น้ำมันป้องกันสนิม และสารหล่อเย็น จะทิ้งสารอินทรีย์โมเลกุลขนาดใหญ่ที่ซับซ้อนไว้เบื้องหลัง เมื่อสัมผัสกับสภาพแวดล้อมพลาสมาที่มีความเข้มข้นสูงและสุญญากาศสูงของห้องกระบวนการ สารอินทรีย์เหล่านี้จะถูกปล่อยก๊าซออกอย่างรวดเร็ว สิ่งนี้จะทำให้ระดับสุญญากาศในห้องไม่เสถียรและปนเปื้อนข้ามสภาพแวดล้อมการประมวลผลเวเฟอร์ทั้งหมด
อนุภาคขนาดต่ำกว่าไมครอน: เศษเซรามิกเนื้อละเอียดและผงขนาดเล็กจะถูกสร้างขึ้นตามธรรมชาติระหว่างการตัดเฉือน แม้แต่อนุภาคขนาด 0.1 ไมครอน (µm) ที่ตกลงไปบนพื้นผิวเวเฟอร์ก็สามารถปิดกั้นวงจรโฟโตลิโทกราฟีที่แม่นยำ ทำให้เกิดเงาที่ร้ายแรงหรือไฟฟ้าลัดวงจรได้

ลักษณะของวัสดุ: ความพรุนและการแตกร้าวแบบไมโครเปราะ

เซรามิกขั้นสูงต่างจากโลหะแบบดั้งเดิมตรงที่มีลักษณะโครงสร้างจุลภาคภายในซึ่งทำให้มีแนวโน้มสูงที่จะดักจับสิ่งปนเปื้อน

Micro-Porosity และ Capillary Action

แม้จะมีการเผาผนึกแบบ Isostatic Pressing (CIP) หรือการอัดร้อน (HP) ความหนาแน่นสูงก็ตาม ช่องว่างขนาดเล็กจะคงอยู่ตามแนวขอบเขตและพื้นผิวของเกรนเซรามิกอย่างหลีกเลี่ยงไม่ได้ ภายใต้ความกดดันสูงของการตัดเฉือนด้วยเครื่องจักร น้ำมันตัดและน้ำมันจะถูกผลักลึกเข้าไปในรูพรุนขนาดเล็กเหล่านี้ด้วยแรงของเส้นเลือดฝอยที่รุนแรง การล้างพื้นผิวแบบธรรมดาจะขจัดคราบสกปรกเพียงผิวเผินเท่านั้น สิ่งปนเปื้อนที่ติดอยู่ลึกเข้าไปในรูพรุนจะซึมออกมาอย่างต่อเนื่องในภายหลังภายใต้การทำงานของเครื่องมือที่มีอุณหภูมิสูงและมีสุญญากาศสูง

ความเค้นในการตัดเฉือนและรอยแตกขนาดเล็ก

เนื่องจากเซรามิกอุตสาหกรรมมีความแข็งและความเปราะบางมาก การกำจัดวัสดุเชิงกล (โดยเฉพาะการเจียรและการขัดเงา) จึงอาศัยการแตกหักระดับไมโคร สิ่งนี้จะทิ้งเครือข่ายของรอยแตกขนาดเล็กใต้ผิวดินที่มีขนาดต่ำกว่าไมครอน รอยแตกขนาดเล็กเหล่านี้ทำหน้าที่เป็นช่องในอุดมคติสำหรับการดักจับอนุภาคขนาดเล็ก นอกจากนี้ ในระหว่างการหมุนเวียนความร้อนอย่างรวดเร็วของการประมวลผลเซมิคอนดักเตอร์ รอยแตกเหล่านี้จะขยายและหดตัว ทำหน้าที่เหมือน "สูบลม" ที่ขับไอออนสิ่งเจือปนที่ติดอยู่เข้าไปในห้องอย่างต่อเนื่อง

ตัวขับเคลื่อนต้นทุน: ทำลายกระบวนการและอุปสรรคทางเศรษฐกิจ

การทำความสะอาดเกรดเซมิคอนดักเตอร์ทำให้ต้นทุนสูงโดยการผสมผสานระหว่างการใช้สารเคมีบริสุทธิ์พิเศษ การควบคุมสิ่งแวดล้อมที่เข้มงวด และมาตรวิทยาที่ต้องใช้เงินลงทุนสูง

ขั้นตอนการทำความสะอาด	กระบวนการหลักและข้อกำหนดทางเทคนิค	การวิเคราะห์ตัวขับเคลื่อนต้นทุน
1. การล้างไขมันแบบอินทรีย์และตัวทำละลาย	การทำความสะอาดอัลตราโซนิกหลายขั้นตอน หลายความถี่โดยใช้ตัวทำละลายอินทรีย์ที่มีความบริสุทธิ์สูงพิเศษ (UHP) (เช่น IPA, อะซิโตน) หรือสารลดแรงตึงผิวคุณภาพสูง	• การใช้สารเคมีเกรดอิเล็กทรอนิกส์ที่มีความผันผวนสูงเป็นจำนวนมาก • การลงทุนจำนวนมากในระบบป้องกันการระเบิดและอุปกรณ์การนำตัวทำละลายกลับมาใช้ใหม่
2. การกัดกรดอนินทรีย์แบบลึก	สูตรผสมของกรดแก่ UHP ที่ใช้ในการกัดขนาดเล็กบนชั้นผิวเซรามิก บังคับให้ละลายไอออนของโลหะที่ฝังลึกโดยไม่กระทบต่อความคลาดเคลื่อนมิติระดับไมครอน	• ต้องใช้กรดเกรด UP-S / UP-SS (เกรดอิเล็กทรอนิกส์) ซึ่งมีราคาสูงกว่ากรดเทียบเท่าทางอุตสาหกรรมหลายสิบเท่า • ต้องการฮาร์ดแวร์อัตโนมัติที่มีความแม่นยำสูงสำหรับการควบคุมอุณหภูมิกรดและเวลาคงอยู่
3. การล้างน้ำบริสุทธิ์พิเศษ (UPW)	การล้างน้ำล้นแบบหลายขั้นตอนแบบเรียงซ้อนโดยใช้ UPW ที่มีความต้านทาน 18.2 MΩ·cm ดำเนินต่อไปจนกระทั่งค่าการนำไฟฟ้าของเสียเป็นไปตามข้อกำหนดพื้นฐานที่เข้มงวด	• ต้นทุนสาธารณูปโภคสูง: การผลิตน้ำ 18.2 MΩ·cm ต้องใช้ RO หลายขั้นตอน (รีเวิร์สออสโมซิส) และเรซินแลกเปลี่ยนไอออนเกรดนิวเคลียร์ • ปริมาณน้ำปริมาณมากและปริมาณการใช้ไฟฟ้าสูง
4. การควบคุมสิ่งแวดล้อมและมาตรวิทยา	การทำความสะอาดขั้นสุดท้าย การทำแห้งด้วย N₂ ที่มีความบริสุทธิ์สูง และบรรจุภัณฑ์สูญญากาศป้องกันไฟฟ้าสถิตสองชั้นทั้งหมดจะต้องเกิดขึ้นภายในห้องปลอดเชื้อคลาส 10 (ISO 4) ชิ้นส่วนสำเร็จรูปผ่านการสุ่มตัวอย่าง ICP-MS และ SEM ที่เข้มงวด	• ต้นทุนการดำเนินงานและพลังงานจำนวนมากรายวันสำหรับระบบกรอง HVAC และ ULPA คลาส 10 • ค่าเสื่อมราคาและค่าบำรุงรักษาหลายล้านดอลลาร์สำหรับเครื่องมือวิเคราะห์ (เช่น ICP-MS, SEM)

เครื่องจักรกล แก้ไข รูปทรงเรขาคณิตและความคลาดเคลื่อนของมิติ ของส่วนประกอบเซรามิก

การทำความสะอาดแบบ Ultra-Clean รับประกันส่วนประกอบ ความบริสุทธิ์ของพื้นผิวและความเสถียรทางเคมี

บทสรุปและมูลค่าเชิงพาณิชย์

หากผู้ผลิตพยายามที่จะหลีกเลี่ยงหรือตัดมุมของกระบวนการทำความสะอาดที่มีต้นทุนสูงนี้ ส่วนประกอบเซรามิกที่ดูเก่าแก่จะทำหน้าที่เป็นแหล่งปนเปื้อนเรื้อรังเมื่อติดตั้งภายในห้องกระบวนการที่มีมูลค่าหลายล้านดอลลาร์ การปนเปื้อนที่เกิดขึ้นอาจทำให้แผ่นเวเฟอร์ขนาด 12 นิ้วมูลค่าสูงเสียหายทั้งชุดโดยมีราคาหลายแสนดอลลาร์ในทันที

ดังนั้นการทำความสะอาดเป็นพิเศษด้วยเซมิคอนดักเตอร์ที่มีราคาสูงจึงไม่ใช่ขั้นตอนเสริมความงามหลังการประมวลผล แต่เป็นขั้นตอนที่สำคัญและไม่สามารถต่อรองได้ กรมธรรม์ลดความเสี่ยงและประกันคุณภาพ ภายในห่วงโซ่อุปทานเซมิคอนดักเตอร์ที่เข้มงวด
