จะปรับปรุงความหยาบผิวของตัวพาเวเฟอร์ผ่านกระบวนการเจียรกระจกเซรามิกได้อย่างไร

2026-07-25

ในห่วงโซ่อุปทานการผลิตเซมิคอนดักเตอร์และการประมวลผลที่มีความแม่นยำ ตัวพาเวเฟอร์เป็นส่วนประกอบหลักที่สนับสนุน และคุณภาพพื้นผิวจะกำหนดความแม่นยำในการติดของเวเฟอร์ ความเรียบของการดูดซับสุญญากาศ และผลผลิตกระบวนการโดยรวมโดยตรง สำหรับการจัดซื้อผู้มีอำนาจตัดสินใจและวิศวกรทั้งในและต่างประเทศที่รับผิดชอบอุปกรณ์เซมิคอนดักเตอร์ โมดูลโฟโตลิโทกราฟี หรือโมดูลแกะสลัก โดยมองหาความสามารถในการส่งมอบพื้นผิวระดับนาโนเมตรที่มีความเสถียร (เช่น รา ≤ 0.02 ไมโครเมตร ) ซัพพลายเออร์เป็นกุญแจสำคัญในการรับรองประสิทธิภาพอุปกรณ์ระดับสูง

ไม่ว่าจะเป็นอลูมินาที่มีความบริสุทธิ์สูง ซิลิคอนคาร์ไบด์ หรือซิลิคอนไนไตรด์ เซรามิกขั้นสูงก็มี “ แข็ง เปราะ และแปรรูปได้ยาก ” ลักษณะทั่วไป การเจียรด้วยกลไกแบบดั้งเดิมสามารถทำให้เกิดรอยแตกขนาดเล็กบนพื้นผิว การกะเทาะของขอบ และความเสียหายใต้พื้นผิวได้อย่างง่ายดาย ซึ่งมักจะกลายเป็นแหล่งที่มาของมลภาวะของอนุภาคในห้องสะอาด เพื่อให้เป็นไปตามมาตรฐานความสมบูรณ์ของพื้นผิวที่เข้มงวดของลูกค้าเซมิคอนดักเตอร์ ผู้ผลิตเซรามิกชั้นนำจึงได้เปิดตัว “ การเจียรแบบโดเมนเหนียว (พลาสติก) ” และเทคโนโลยีขั้นสูงที่เกี่ยวข้อง

1. ตระหนักถึงการบดโดเมนแบบเหนียวและเทคโนโลยีเสริมคอมโพสิต

เพื่อให้บรรลุผลในระดับกระจกในขณะที่มั่นใจในความแข็งแกร่งของโครงสร้าง การประมวลผลขั้นสุดท้ายใช้เทคโนโลยีที่ก้าวหน้าสองประการต่อไปนี้เป็นหลัก ซึ่งเป็นตัวบ่งชี้ที่สำคัญสำหรับการจัดซื้อจัดจ้างเพื่อประเมินวุฒิภาวะทางเทคโนโลยีของซัพพลายเออร์:

ประดิษฐ์อันหนึ่ง เอลิด การลับคมด้วยไฟฟ้าแบบออนไลน์: ใช้ล้อเจียรเพชรที่ยึดด้วยโลหะ (เช่น เหล็กหล่อหรือฐานทองแดง) และใช้อุปกรณ์อิเล็กโทรไลต์พิเศษเพื่อลับคมล้อเจียรด้วยไมโครอิเล็กโทรไลต์แบบเรียลไทม์ในระหว่างกระบวนการเจียร อิเล็กโทรไลซิสจะละลายพันธะโลหะบนพื้นผิวอย่างต่อเนื่อง ช่วยให้เม็ดขัดเพชรละเอียดยังคงความคมและเผยออกมา หลีกเลี่ยงการบดและการแตกหักที่เกิดจากการทู่ของล้อเจียร
ประดิษฐ์สอง การบดด้วยการสั่นสะเทือนแบบอัลตราโซนิก: นำการสั่นสะเทือนทางกลความถี่สูงขนาดไมโครไปยังล้อเจียรหรือระบบชิ้นงาน ส่งผลให้อนุภาคที่มีฤทธิ์กัดกร่อนทำให้เกิดการสั่นสะเทือนเป็นระยะ ๆ บนพื้นผิวเซรามิก “ ผลกระทบ - การตัดแบบไมโคร ” สถานะ ซึ่งช่วยลดแรงตัดและความร้อนจากการเสียดสีทันทีได้อย่างมาก และยับยั้งการหลุดร่อนและการบิ่นของขอบด้วยตาเปล่าได้อย่างสมบูรณ์

2. การคัดกรองและการตกแต่งล้อเจียรและสารกัดกร่อนอย่างเข้มงวด

ความแม่นยำของเครื่องมือเจียรจะจับคู่โดยตรงและกำหนดจุลสัณฐานวิทยาขั้นสุดท้ายของชิ้นงาน:

สารกัดกร่อนขนาดเล็กและการตกแต่งที่แม่นยำ: ในขั้นตอนการเจียรละเอียด ล้อเจียรเพชรที่มีขนาดเกรนละเอียดกว่า (เช่น ส5 至 ส10 เม็ดละเอียดยิ่งขึ้น) และการหมุนหนีศูนย์แบบวงกลมของล้อเจียรจะถูกควบคุมภายใน 1 ไมโครเมตร ภายใน หลีกเลี่ยง การตีเพียงเล็กน้อยจะทิ้งรอยการตัดเฉือนแบบเกลียวไว้บนพื้นผิวเซรามิก
การเชื่อมต่อการขัดเงาคอมโพสิตหลายรอบ: การเจียรกระจกมักจะต้องใช้ไมครอน / เม็ดขัดเพชรขนาดนาโนใช้สำหรับการขัดเปลี่ยนแบบทีละขั้นตอนเพื่อขจัดรอยแตกร้าวเล็กๆ น้อยๆ ได้อย่างสมบูรณ์ และตรงตามข้อกำหนดการรวมของห้องปลอดมลภาวะ

สาม. การควบคุมพารามิเตอร์การเคลื่อนที่ของการเจียรและระบบเครื่องมือกลขั้นสูงสุด

ระยะกินลึกระดับไมครอนและอัตราป้อนต่ำ: ควบคุมความลึกของการตัดเดี่ยวอย่างเคร่งครัดจนถึงระดับไมครอน ( 0.5 ~ 2 ไมโครเมตร/รอบ ) บังคับให้วัสดุผ่านรีโอโลจีพลาสติกขนาดเล็กมากแทนที่จะสลายตัว และในเวลาเดียวกันเมื่อรวมกับความเร็วป้อนต่ำ หลีกเลี่ยงเครื่องหมายการสั่นสะเทือนระดับไมโครที่เกิดจากความผันผวนของแรงตัดทันที
เครื่องมือกลที่มีความแข็งแกร่งสูงเป็นพิเศษและการระบายความร้อนที่เป็นมิตรต่อสิ่งแวดล้อม: เครื่องเจียรพื้นผิวที่มีความแม่นยำสูงเป็นพิเศษโดยใช้วัสดุกันสะเทือนสูง (เช่น หินแกรนิตหรือฐานเหล็กหล่อที่มีความแข็งแรงสูง) รวมกับสารหล่อเย็นที่มีความแม่นยำการไหลสูงและแรงดันสูง สามารถชะล้างเศษบดละเอียดออกได้ทันเวลาเพื่อป้องกันรอยขีดข่วนทุติยภูมิ ทำให้มั่นใจได้ว่าแผ่นพาหะทุกแผ่นที่ส่งไปยังผู้ซื้อมีความสะอาดและความเรียบเนียนที่เกือบจะสมบูรณ์แบบ

สี่. การแบ่งปันผลิตภัณฑ์ทั่วไป

ในอุปกรณ์เซมิคอนดักเตอร์กระบวนการขั้นสูง นอกเหนือจากตัวพาเวเฟอร์แล้ว ส่วนประกอบการทำงานหลักจำนวนมากยังต้องอาศัยเทคโนโลยีการบดกระจกอย่างมากเพื่อทลายขีดจำกัดของประสิทธิภาพทางกายภาพ ต่อไปนี้เป็นการวิเคราะห์เชิงลึกเกี่ยวกับคุณลักษณะทางวิศวกรรม การเลือกวัสดุ และตัวบ่งชี้ที่สำคัญของการประมวลผลกระจกของชิ้นส่วนโครงสร้างเซรามิกกั้นเทคโนโลยีขั้นสูงสี่ประเภท:

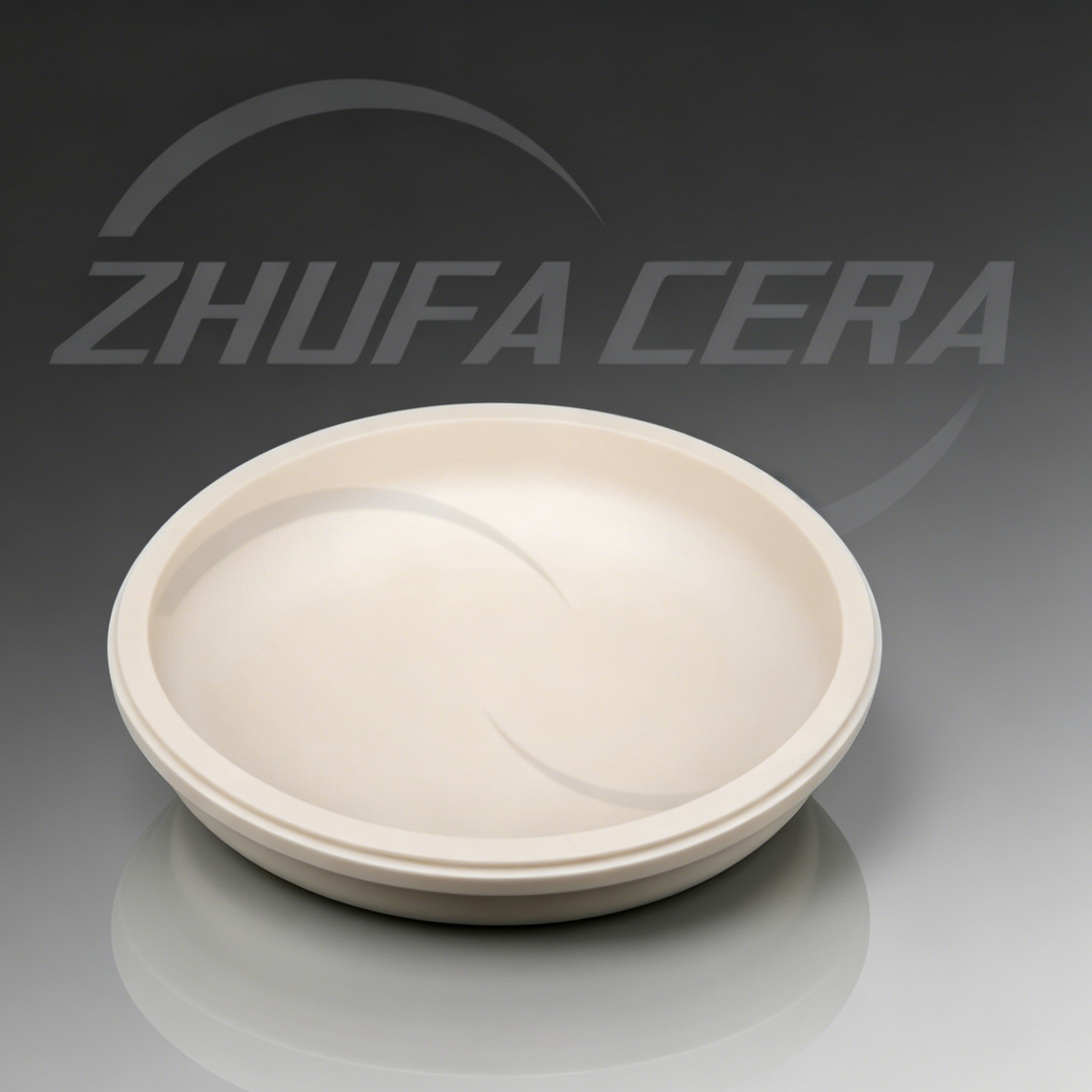

1. หัวจับไฟฟ้าสถิตสารกึ่งตัวนำ ( เอสซี ) ชั้นอิเล็กทริกเซรามิกและสารตั้งต้นตัวพา

วัสดุหลัก: 99.9% อลูมินาที่มีความบริสุทธิ์สูงหรือซิลิกอนคาร์ไบด์เผา

ตัวชี้วัดทางเทคนิคที่สำคัญ: ความหยาบผิว รา ≤ 0.015 ไมโครเมตร ,ความเรียบ ≤ 3 ไมโครเมตร (รูปแบบเต็ม) ความเท่าเทียม < 5 ไมโครเมตร 。

คุณค่าทางเทคนิคและความจำเป็นของการเจียรกระจก: หัวจับไฟฟ้าสถิตจำเป็นต้องใช้แรงคูลอมบ์หรือแรงจอห์นสันเมื่อทำงาน - ราเบ้ ッк( เจ-อาร์ ) ดูดซับเวเฟอร์ซิลิคอนอย่างรุนแรง หากมีความหยาบระดับจุลภาคหรือมีรอยร้าวขนาดเล็กบนพื้นผิวรับน้ำหนัก เป็นเรื่องง่ายที่จะทำให้เกิดการคายประจุขนาดเล็กของช่องว่างอากาศในท้องถิ่นภายใต้แรงดันไฟฟ้าแรงสูงหลายพันโวลต์ ซึ่งจะทำลายชั้นอิเล็กทริกและสร้างความเสียหายให้กับแผ่นเวเฟอร์ ผ่าน เอลิด กระบวนการคอมโพสิตของการเจียรกระจกที่มีความแม่นยำสูงและการขัดด้วยเครื่องจักรด้วยสารเคมีสามารถกำจัดความเสียหายใต้พื้นผิวได้อย่างสมบูรณ์ และรับประกันความสม่ำเสมอของการนำความร้อนที่ด้านหลังและความน่าเชื่อถือของฉนวนไฟฟ้าแรงสูง

[แผนภาพโครงสร้างหลัก]

รา ≤ 0.02 ไมโครเมตร

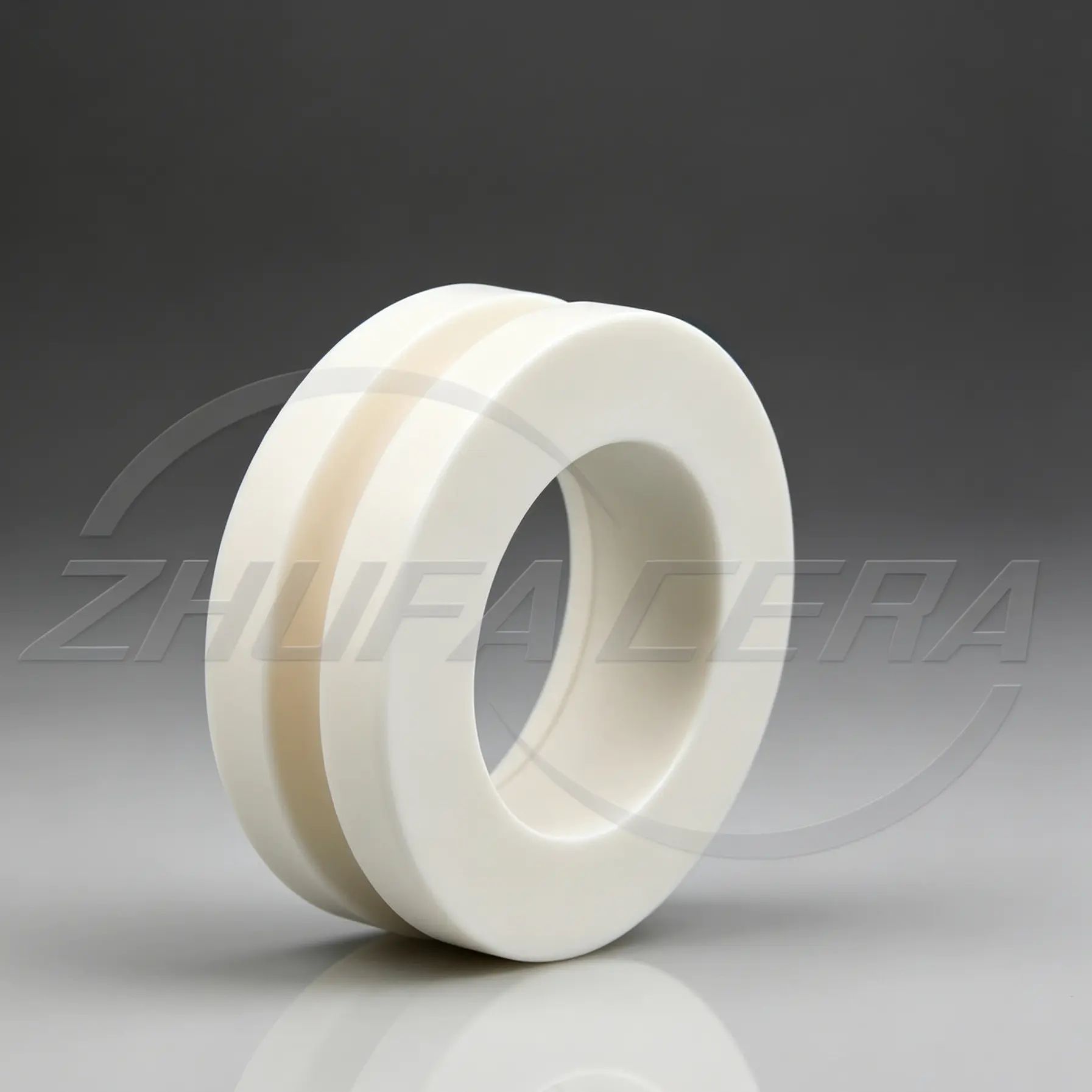

2. แหวนโฟกัสการแกะสลักพลาสม่าของห้องปฏิกิริยา

วัสดุหลัก: ซิลิกอนคาร์ไบด์เผาเฟสเดียวที่มีความบริสุทธิ์สูงหรือซิลิกอนไนไตรด์ทดแทนควอทซ์ความหนาแน่นสูง 。

ตัวชี้วัดทางเทคนิคที่สำคัญ: ความเรียบของพื้นผิวข้อต่อ ≤ 5 ไมโครเมตร , ผนังด้านข้างและพื้นผิวขั้นบันได รา ≤ 0.05 ไมโครเมตร 。

คุณค่าทางเทคนิคและความจำเป็นของการเจียรกระจก: วงแหวนโฟกัสล้อมรอบแผ่นเวเฟอร์ซิลิคอนและสัมผัสกับฟลูออรีนเข้มข้นโดยตรง / ถูกโจมตีด้วยพลาสมาที่มีคลอรีนเป็นองค์ประกอบ ความหยาบระดับจุลภาคที่มากเกินไปจะเพิ่มอัตราการกัดเซาะของสารเคมีในพลาสมา และก่อให้เกิดอนุภาคที่ขัดผิวซึ่งปนเปื้อนแผ่นเวเฟอร์ การเจียรที่แม่นยำสามารถเพิ่มประสิทธิภาพการยึดเกาะของขอบเขตเกรน ลดความเข้มข้นของความเค้นในระดับจุลภาค และยืดอายุการใช้งานในช่องแกะสลักได้อย่างมาก

[แผนภาพโครงสร้างหลัก]

รา ≤ 0.02 ไมโครเมตร

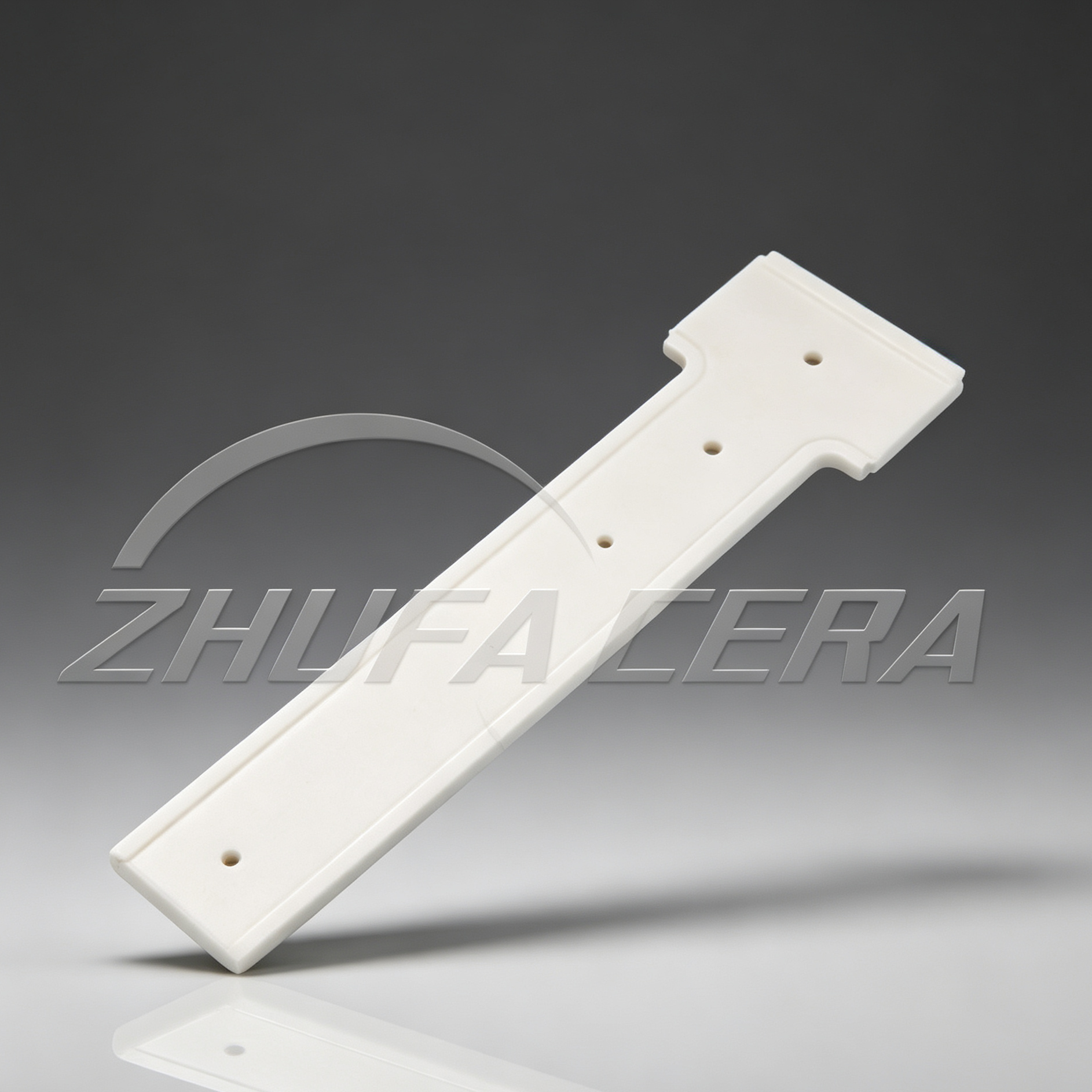

3. ไม้บรรทัดอ้างอิงเซรามิกสำหรับเครื่องถ่ายภาพหิน

วัสดุหลัก: เซรามิกแก้วตกผลึกขยายตัวด้วยความร้อนเป็นศูนย์ 或 ซิลิกอนคาร์ไบด์อัดร้อนที่มีความแข็งแกร่งสูง

ตัวชี้วัดทางเทคนิคที่สำคัญ: ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น < 1.0×10⁻⁶/เค ,ความหยาบของพื้นผิว รา ≤ 0.01 ไมโครเมตร ความเรียบเฉพาะที่ถึงระดับย่อยไมครอน

คุณค่าทางเทคนิคและความจำเป็นของการเจียรกระจก: เนื่องจากเป็นเกณฑ์มาตรฐานหลักสำหรับการวางแนวและการวางตำแหน่งด้วยแสง ส่วนประกอบเหล่านี้จึงทนต่อการเปลี่ยนรูปเนื่องจากความร้อนและข้อผิดพลาดทางเรขาคณิตเป็นศูนย์ การเจียรด้วยความช่วยเหลือของอัลตราโซนิกและการเจียรระดับนาโนทำให้มั่นใจได้ถึงความคมชัดและความเสถียรทางเรขาคณิตในระยะยาวของการอ้างอิงเส้นที่แกะสลัก ซึ่งจะกำหนดความแม่นยำของการซ้อนทับของเครื่องพิมพ์หินโดยตรง

[แผนภาพโครงสร้างหลัก]

รา ≤ 0.02 ไมโครเมตร

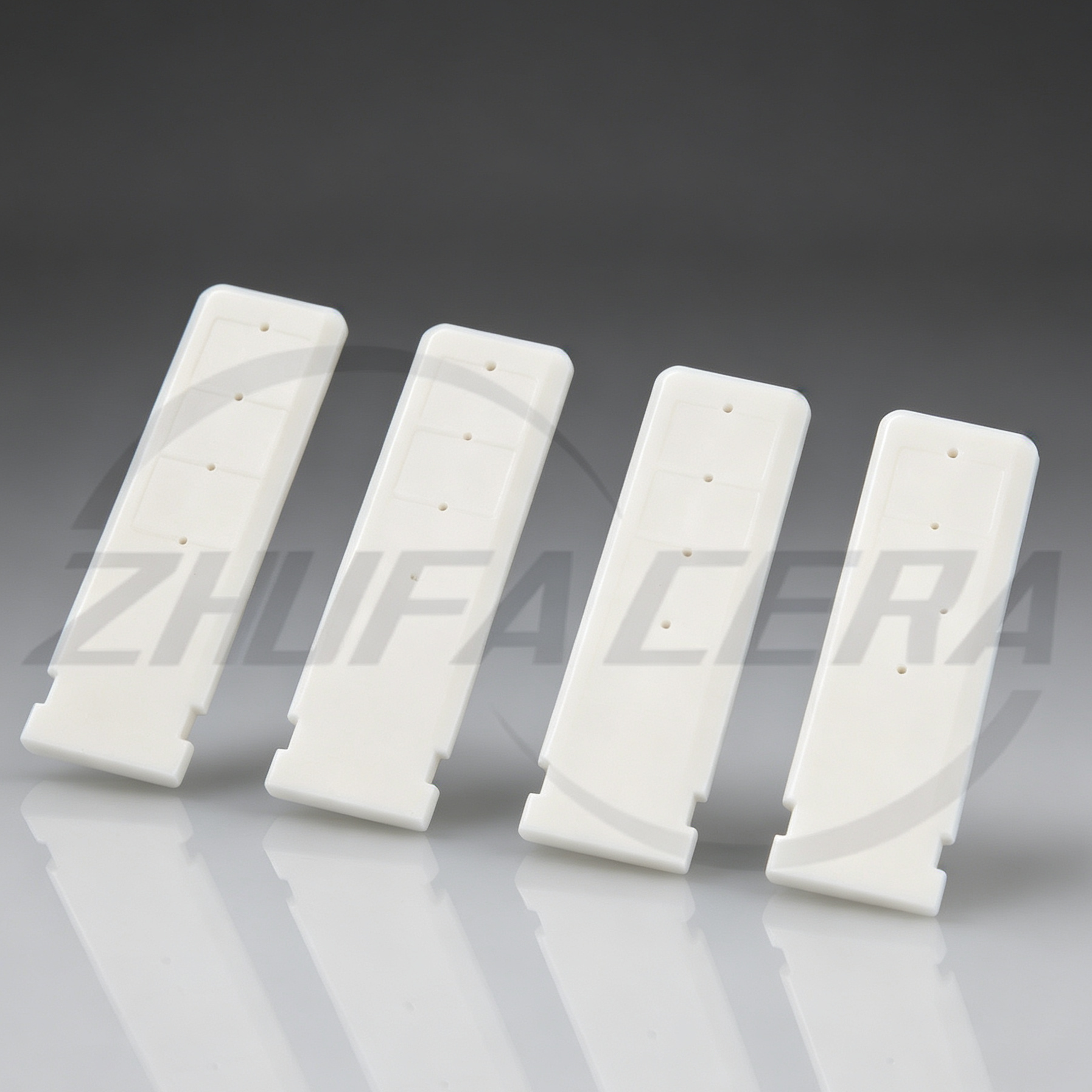

4. รางนำและตัวเลื่อนตลับลูกปืนอากาศที่มีความแม่นยำสูงพิเศษของเซมิคอนดักเตอร์

วัสดุหลัก: เซรามิกอลูมินาความหนาแน่นสูง ( อัล₂O₃ ) หรือซิลิคอนคาร์ไบด์เผาปฏิกิริยา

ตัวชี้วัดทางเทคนิคที่สำคัญ: คู่มือความตรงของพื้นผิว ≤ 1 ไมโครเมตร / 300 มม ,ความหยาบของพื้นผิว รา ≤ 0.02 ไมโครเมตร ,ความแข็ง ฮรา > 88 。

คุณค่าทางเทคนิคและความจำเป็นของการเจียรกระจก: ฟิล์มอากาศขนาดไมครอนถูกใช้ระหว่างรางนำลูกปืนลมและลูกปืนลมเพื่อให้ระบบกันสะเทือนเคลื่อนที่โดยไม่มีการเสียดสี หากมีรอยมีดระดับไมครอนหรือระลอกคลื่นบนพื้นผิวการทำงานของรางนำ จะทำให้เกิดความปั่นป่วนของฟิล์มอากาศ การสั่นสะเทือน และ “ คลาน ” ปรากฏการณ์ ความหนาแน่นของพื้นผิวที่สูงมากและค่าสัมประสิทธิ์แรงเสียดทานต่ำมากที่เกิดจากการเจียรแบบกระจกเป็นข้อกำหนดเบื้องต้นสำหรับการเคลื่อนไหวความเร็วสูงและราบรื่นของแท่นกำหนดตำแหน่ง CNC ระดับนาโน

[แผนภาพโครงสร้างหลัก]

รา ≤ 0.02 ไมโครเมตร

5. จะเลือกซัพพลายเออร์เซรามิกที่มีความแม่นยำที่เชื่อถือได้ได้อย่างไร

สำหรับผู้มีอำนาจตัดสินใจในการซื้อ เมื่อประเมินซัพพลายเออร์เซรามิกโครงสร้างเซมิคอนดักเตอร์ นอกเหนือจากการทบทวนใบเสนอราคาการประมวลผลขั้นพื้นฐานแล้ว พวกเขาควรมุ่งเน้นไปที่การเจาะลึกตัวบ่งชี้ห่วงโซ่อุปทานหลักสามประการต่อไปนี้:

1. ประมวลผลอุปกรณ์วงปิดและอุปกรณ์หลัก: ตรวจสอบว่าซัพพลายเออร์มีหรือไม่ เอลิด เครื่องลับคมด้วยไฟฟ้าแบบออนไลน์ เครื่องแมชชีนนิ่งเซ็นเตอร์เสริมอัลตราโซนิก และสายการผลิตการเจียรและขัดเงาระดับนาโนครบชุด สามารถหลีกเลี่ยงการสะสมพิกัดความเผื่อและการควบคุมคุณภาพที่เกิดจากกระบวนการจ้างภายนอกหลายกระบวนการ

2. ความสามารถในการตรวจจับและติดตาม: ซัพพลายเออร์จะต้องจัดเตรียมอินเทอร์เฟอโรมิเตอร์แสงสีขาว เครื่องมือวัดพิกัดสามมิติที่มีความแม่นยำสูง และรายงานการตรวจจับการรั่วไหลของมวลฮีเลียมสเปกโตรเมทรี เพื่อให้แน่ใจว่าส่วนประกอบต่างๆ เช่น แผ่นพาหะและหัวจับไฟฟ้าสถิตที่จัดส่งในแต่ละชุดจะปฏิบัติตาม รา ≤ 0.02 ไมโครเมตร และไม่มีมาตรฐานที่เข้มงวดสำหรับรอยแตกขนาดเล็ก

3. การสนับสนุนการปรับแต่งทางวิศวกรรมและการวิเคราะห์ความล้มเหลว: ประเมินว่าทีมงานด้านเทคนิคสามารถช่วยเหลือในการจับคู่เกรดวัสดุและการออกแบบโครงสร้างให้เหมาะสมที่สุดโดยพิจารณาจากสภาพแวดล้อมการทำงานที่ลูกค้าจัดให้หรือไม่ (เช่น ความเข้มข้นของพลาสมาเฉพาะ ข้อกำหนดฉนวนไฟฟ้าแรงสูง)

หากคุณกำลังมองหาพันธมิตรที่เชื่อถือได้ซึ่งสามารถจัดหาเซรามิกโครงสร้างเซมิคอนดักเตอร์ที่มีความแม่นยำสูงและส่วนประกอบหลัก เช่น ตัวพาเวเฟอร์และหัวจับไฟฟ้าสถิต โปรดติดต่อเราเพื่อขอเอกสารข้อมูลวัสดุโดยละเอียดและโซลูชันที่ปรับแต่งตามความต้องการ
