กุญแจสำคัญในการเลือกเซรามิกที่มีความแม่นยำไม่ใช่ต้อง "ยากขึ้น" แต่ต้อง "เหมาะสม" มากกว่า

ตามภูมิปัญญาดั้งเดิม การประเมินประสิทธิภาพของเซรามิกขั้นสูงมักจะสรุปเป็นคำเดียวคือ 'ยาก' สิ่งนี้ทำให้เกิดสัญชาตญาณที่ดูสมเหตุสมผล: ยิ่งมีความแข็งของวัสดุสูงเท่าไร ส่วนประกอบเซรามิกที่มีความแม่นยำก็จะทนทานต่อการสึกหรอและทนทานมากขึ้นเท่านั้น

อย่างไรก็ตาม ในการใช้งานจริงด้านวิศวกรรมอุตสาหการ ตรรกะการเลือกมิติเดียวนี้มักนำไปสู่ความล้มเหลวร้ายแรงอย่างรุนแรง องค์กรหลายแห่งเพียงแต่ไล่ตามพารามิเตอร์ 'ความแข็งสูง' เมื่อซื้อหรือออกแบบส่วนประกอบเซรามิกที่มีโครงสร้าง ด้วยเหตุนี้ ชิ้นส่วนเหล่านี้จึงเกิดการบิ่น การแตกร้าวเร็ว หรือการแตกหักกะทันหันระหว่างการทำงานจริง ส่งผลให้อายุการใช้งานต่ำกว่าที่คาดไว้มาก

ปัญหาไม่ได้อยู่ที่ตัววัสดุเซรามิกนั้นด้อยกว่า แต่ตรรกะในการเลือกแบบดั้งเดิมมองข้ามความซับซ้อนหลายมิติของสภาพการทำงานจริงโดยสิ้นเชิง กุญแจสำคัญในการเลือกเซรามิกที่มีความแม่นยำไม่เคยเกี่ยวกับการแสวงหาวัสดุที่ 'แข็งกว่า' ขั้นสูงสุด แต่เป็นการระบุโปรไฟล์ทางกลที่ 'เหมาะสมที่สุด'

1. เหตุใดแนวทาง 'ความแข็งเป็นศูนย์กลาง' จึงนำไปสู่ความล้มเหลวทางวิศวกรรม

จากมุมมองของฟิสิกส์ของวัสดุ ความแข็งโดยพื้นฐานหมายถึงความสามารถของวัสดุในการต้านทานการเสียรูป รอยขีดข่วน และการเยื้องของพลาสติกเฉพาะที่ ในสภาพแวดล้อมห้องปฏิบัติการที่ค่อนข้างเหมาะสม เช่น การทดสอบแรงเสียดทานหรือการสึกหรอแบบเฟรต ความแข็งเป็นตัวบ่งชี้หลักในการควบคุมความต้านทานการสึกหรอ

อย่างไรก็ตาม สภาพการปฏิบัติงานทางอุตสาหกรรมในโลกแห่งความเป็นจริงมีความซับซ้อนมากกว่าสภาพแวดล้อมในห้องปฏิบัติการที่ได้รับการควบคุมอย่างมาก เมื่อส่วนประกอบเซรามิกที่มีความแม่นยำ (เช่น แกนวาล์วเซรามิก บุชชิ่งเฉพาะทาง หรือแขนหุ่นยนต์เซมิคอนดักเตอร์) ทำงานที่ความเร็วสูงหรือภายในไดนามิกของไหลที่ซับซ้อน ส่วนประกอบเหล่านั้นจะทนต่อความเครียดที่รุนแรงไปพร้อมกัน:

• แรงกระแทกทางกลและการสั่นสะเทือนความถี่สูง: โหลดชั่วคราวสามารถกระตุ้นให้เกิดความเข้มข้นของความเค้นภายในวัสดุได้อย่างง่ายดาย
• ความผันผวนของอุณหภูมิอย่างรุนแรง: วงจรความร้อนบ่อยครั้งจะทำให้เกิดความเครียดจากความร้อนมหาศาลภายในทันที
• การกัดกร่อนของสารเคมีปานกลาง: กรดแก่ ด่าง หรือสภาพแวดล้อมทางเคมีที่ซับซ้อนจะส่งผลต่อและทำให้ขอบเขตของเมล็ดพืชอ่อนลง

ภายใต้สภาวะรวมที่ซับซ้อนเหล่านี้ หากวัสดุเซรามิกมีเพียงความแข็งสุดขีดแต่ขาดความสามารถในการดูดซับพลังงานและบัฟเฟอร์ที่เพียงพอ ก็จะไม่สามารถกระจายพลังงานผ่านการเสียรูปพลาสติกเมื่อถูกกระแทก เป็นผลให้รอยแตกขนาดเล็กแพร่กระจายผ่านภายในด้วยความเร็วสูงสุด

ความแข็งที่สูงขึ้นมักจะมาพร้อมกับความเปราะบางที่เพิ่มขึ้น ซึ่งทำให้วัสดุมีความเสี่ยงสูงต่อการแตกหักแบบเปราะที่รุนแรง นี่คือสาเหตุที่แท้จริงว่าทำไมเซรามิกที่มีความแข็งสูงบางชนิดจึงดูทนทานต่อการสึกหรอ แต่ในทางปฏิบัติกลับพบว่าไม่ทนทานโดยสิ้นเชิง

2. เมทริกซ์เชิงกลสี่มิติกำหนดอายุการใช้งานของเซรามิก

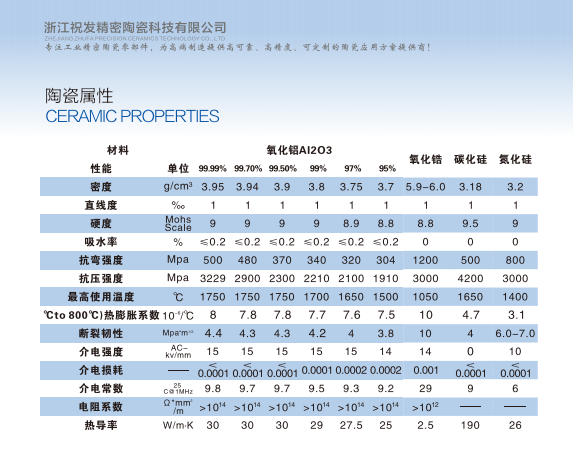

การประเมินอายุการใช้งานระยะยาวของส่วนประกอบเซรามิกที่มีความแม่นยำจะต้องอาศัยการประเมินที่ครอบคลุมของพารามิเตอร์ทางกลหลักสี่ประการต่อไปนี้ แทนที่จะเป็นตัวชี้วัดเดียว:

• ความแข็งแบบวิกเกอร์ส (HV): สร้างพื้นฐานสำหรับความทนทานต่อการสึกหรอและรอยขีดข่วนของวัสดุ
• ความเหนียวแตกหัก (K_IC): วัดความสามารถของวัสดุในการต้านทานการแพร่กระจายของรอยแตกร้าวที่ไม่เสถียรภายใต้การกระแทก การสั่นสะเทือน หรือความเข้มข้นของความเค้นกะทันหัน นี่คือเกณฑ์สำคัญที่กำหนดว่าส่วนประกอบจะประสบกับ 'การตายอย่างกะทันหัน' ของโครงสร้างอย่างกะทันหันหรือไม่
• ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) และความต้านทานการเปลี่ยนแปลงอุณหภูมิ: กำหนดว่าเซรามิกจะสร้างความเค้นภายในที่ตกค้างถึงตายได้หรือไม่ เนื่องจากความร้อนไม่ตรงกันระหว่างการหมุนเวียนด้วยความร้อนหรือเมื่อประกอบกับส่วนประกอบที่เป็นโลหะ
• ความคงตัวทางเคมี: ส่งผลโดยตรงต่อความน่าเชื่อถือทางเคมีในระยะยาวและความสมบูรณ์ของพื้นผิวของชิ้นส่วนเซรามิกที่ทำงานในสื่อที่มีอุณหภูมิสูง มีการกัดกร่อนสูง หรือออกซิไดซ์อย่างแรง

กล่าวโดยย่อ: ความแข็งกำหนด 'ความต้านทานการสึกหรอ' ความเหนียวกำหนด 'อายุการใช้งานแตกหัก' ในขณะที่คุณสมบัติทางความร้อนและเคมีกำหนด 'อายุการใช้งานสูงสุด'

3. เหตุใด 'ประสิทธิภาพที่สมดุล' จึงมีมากกว่า 'ข้อกำหนดเฉพาะขั้นสูง' ในด้านวิศวกรรม

ในวัสดุศาสตร์ขั้นสูง แทบไม่มีวัสดุชนิดเดียวที่สามารถอ้างสิทธิ์ความเหนือกว่าได้อย่างสมบูรณ์ในทุกประเภทประสิทธิภาพ การปฏิบัติงานด้านวิศวกรรมแสดงให้เห็นอย่างสม่ำเสมอว่าการผลักดันคุณลักษณะเดียวไปสู่ขีดจำกัดที่สมบูรณ์นั้นย่อมจำเป็นต้องอาศัยการประนีประนอมอย่างมากในด้านที่สำคัญอื่นๆ

ตัวอย่างเช่น การเพิ่มความแข็งให้สูงสุดจนถึงระดับสูงสุดจะช่วยลดความทนทานต่อการแตกหักได้อย่างมาก ส่งผลให้ส่วนประกอบมีความเปราะบางมาก ในทางกลับกัน ความพยายามทางวิศวกรรมเพื่อเพิ่มความทนทานสูงสุด (เช่น ผ่านการเสริมความแข็งด้วยการเปลี่ยนเฟสเฉพาะหรือการทำให้เกรนหยาบ) มักจะเสียสละความแข็งพื้นฐานและความต้านทานการสึกหรอ นอกจากนี้ วัสดุที่ปรับแต่งตามขีดจำกัดประสิทธิภาพสูงสุดเหล่านี้ยังต้องทนทุกข์ทรมานจากต้นทุนวัตถุดิบที่สูงขึ้นแบบทวีคูณ และความยากลำบากอย่างมากในการเจียระไนเพชรและการตัดเฉือนด้วยความแม่นยำตามมา ส่งผลให้ต้นทุนการผลิตทั้งหมดเกินการควบคุม

ด้วยเหตุนี้ กลยุทธ์การคัดเลือกเซรามิกที่มีความแม่นยำและครบถ้วนทางวิทยาศาสตร์จะต้องอยู่บนพื้นฐานความเข้าใจโดยละเอียดเกี่ยวกับสภาพแวดล้อมการทำงาน โดยมองหาสมดุลที่เหมาะสมที่สุดระหว่างความแข็ง ความเหนียว พลศาสตร์ทางความร้อน ต้นทุน และความสามารถในการขึ้นรูป แทนที่จะเลือกพารามิเตอร์ดิบสูงสุดแบบสุ่มสี่สุ่มห้า

4. ความแตกต่างที่สำคัญ: ความลับในการแปรรูปที่นอกเหนือไปจากองค์ประกอบทางเคมี

ข้อผิดพลาดที่พบบ่อยในการจัดซื้อคือสมมติว่าเซรามิกทั้งหมดมีชื่อเดียวกัน เช่น 'อลูมินา (Al2O3)' หรือ 'เซอร์โคเนีย (ZrO2)' มีคุณสมบัติด้านประสิทธิภาพที่เหมือนกัน ในความเป็นจริง แม้จะมีองค์ประกอบทางเคมีที่เหมือนกัน ความแปรผันในกระบวนการผลิตก็อาจทำให้มีโครงสร้างจุลภาคและพฤติกรรมเชิงกลขนาดมหภาคที่แตกต่างกันอย่างมากมาย

ปัจจัยต่างๆ เช่น ความหนาแน่นรวม การกระจายขนาดเกรน ระยะขอบเขตเกรน และเทคโนโลยีการเผาผนึกที่ใช้ ไม่ว่าจะเป็นการเผาผนึกแบบไร้ความดัน การอัดร้อน หรือการกดไอโซสแตติกแบบร้อน (HIP) จะกำหนดโดยตรงว่ามีรูพรุนขนาดเล็กภายในหรือรอยแตกขนาดเล็กที่เป็นตัวกำหนดความสมบูรณ์ของโครงสร้าง

5. การกลับไปสู่พื้นฐาน: การปรับแต่งอย่างละเอียดตามปริมาณงานจริง

วิธีการที่เชื่อถือได้มากที่สุดในการบรรเทาความล้มเหลวทางวิศวกรรมและปลดล็อกมูลค่าสูงสุดของเซรามิกที่มีความแม่นยำคือ เลิกใช้การบูชาพารามิเตอร์และกลับสู่การวิเคราะห์เชิงลึกของสภาพแวดล้อมการใช้งาน:

1. สภาพแวดล้อมที่มีการสึกหรอสูงและมีแรงกระแทกต่ำ: การเลือกควรให้ความสำคัญกับอลูมินาหรือซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูง โดยใช้ประโยชน์จากความแข็งแบบ Vickers ที่ยอดเยี่ยมเพื่อปกป้องพื้นฐานการสึกหรอ
2. แรงกระแทกทางกลสูงหรือการสั่นสะเทือนหนัก: ความต้านทานต่อการแพร่กระจายของรอยแตกร้าว (ป้องกันการแตกหักแบบเปราะ) กลายเป็นวัตถุประสงค์หลัก เซอร์โคเนียหรือซิลิกอนไนไตรด์ซึ่งมีความทนทานต่อการแตกหักที่เหนือกว่าคือตัวเลือกที่เหมาะสมที่สุด
3. การเปลี่ยนแปลงของอุณหภูมิฉับพลันอย่างรุนแรง: จะต้องเปลี่ยนลำดับความสำคัญไปที่วัสดุที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำและค่าการนำความร้อนสูง (เช่น ซิลิคอนไนไตรด์หรือซิลิคอนคาร์ไบด์) เพื่อให้ได้การจับคู่ความร้อนที่เหมาะสมที่สุด

บทสรุป

มูลค่าทางอุตสาหกรรมของเซรามิกที่มีความแม่นยำไม่เคยอยู่ที่พารามิเตอร์ 'สวยงาม' เพียงอย่างเดียวที่เกิดขึ้นในห้องปฏิบัติการที่แยกออกไป มีต้นกำเนิดมาจากเสถียรภาพด้านประสิทธิภาพและความน่าเชื่อถือในระยะยาวตลอดการดำเนินงานที่ขยายออกไปในสถาปัตยกรรมอุตสาหกรรมที่เฉพาะเจาะจง

การเลือกใช้วัสดุทางวิศวกรรมที่ไร้ที่ตินั้นไม่ได้ขึ้นอยู่กับความแข็งของการซ้อนแบบสุ่มสี่สุ่มห้า เป็นเรื่องเกี่ยวกับการผสมผสานทางวิทยาศาสตร์ของการวัดหลายมิติ ในโลกของเซรามิกขั้นสูง โปรดจำไว้เสมอว่า: ความแข็งเป็นตัวกำหนดความต้านทานการสึกหรอ ความเหนียวเป็นตัวกำหนดความอยู่รอด และความสมดุลแบบไดนามิกของประสิทธิภาพที่ครอบคลุมจะกำหนดผลลัพธ์สุดท้าย
